OpenGLを使ってみる。その１ -初期化編-

OpenGL windows

OpenGLのレンダーターゲット周りを触ってみたくなったので、しばらくOpenGLを使っていきます。久しぶりのC++です。

開発環境

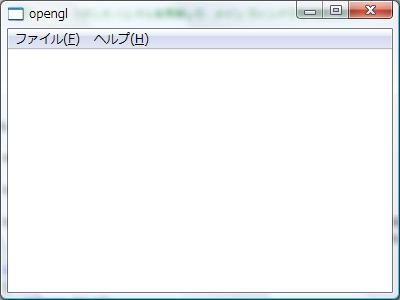

ウィンドウを作る

面倒なのでWin32アプリケーションウィザードで作ります。

OpenGLの初期化

  • gl/gl.h、opengl32.lib
  • PIXELFORMATDESCRIPTORでフォーマットを指定
  • ChoosePixelFormatで適切なピクセルフォーマットを選択（１から始まるインデックスを取得）
  • SetPixelFormatでピクセルフォーマットを指定
  • wglCreateContextでレンダリングコンテキストを作成
#include <gl/gl.h>
#pragma comment( lib, "opengl32.lib" )

HGLRC glrc;
初期化関数
bool Init( HWND hwnd )
{
    HDC dc = GetDC( hwnd );
    try
    {
        //
        //ピクセルフォーマットの設定
        //
        PIXELFORMATDESCRIPTOR pfd =
        {
            sizeof(PIXELFORMATDESCRIPTOR),   // size of this pfd
            1,                     // version number
            PFD_DRAW_TO_WINDOW |   // support window
            PFD_SUPPORT_OPENGL |   // support OpenGL
            PFD_DOUBLEBUFFER,      // double buffered
            PFD_TYPE_RGBA,         // RGBA type
            24,                    // 24-bit color depth
            0, 0, 0, 0, 0, 0,      // color bits ignored
            0,                     // no alpha buffer
            0,                     // shift bit ignored
            0,                     // no accumulation buffer
            0, 0, 0, 0,            // accum bits ignored
            32,                    // 32-bit z-buffer
            0,                     // no stencil buffer
            0,                     // no auxiliary buffer
            PFD_MAIN_PLANE,        // main layer
            0,                     // reserved
            0, 0, 0                // layer masks ignored
        };
        int format = ChoosePixelFormat( dc, &pfd );
        if( format == 0 )
            throw "";

        if( !SetPixelFormat( dc, format, &pfd ) )
            throw "";

        //
        //レンダリングコンテキスト作成
        //
        glrc = wglCreateContext( dc );
        if( !glrc )
            throw "";
    }
    catch( ... )
    {
        ReleaseDC( hwnd, dc );
        return false;
    }

    wglMakeCurrent( dc, glrc );
    //OpenGLの初期設定
    ;
    wglMakeCurrent( dc, 0 );
    ReleaseDC( hwnd, dc );
    SendMessage( hwnd, WM_PAINT, 0, 0 );
    return true;
}

OpenGLの破棄

解放関数
void Release()
{
    //
    //レンダリングコンテキスト破棄
    //
    wglDeleteContext( glrc );
}

バックバッファのクリア

  • glClearColorでクリアカラーの設定
  • glClearDepthでクリア時の深度値を設定
  • glClearでクリア
    • GL_COLOR_BUFFER_BIT：バックバッファ
    • GL_DEPTH_BUFFER_BIT：Zバッファ
  • SwapBuffersで画面の更新
描画関数
void Render( HDC dc )
{
    glClearColor( 0.1f, 0.1f, 0.1f, 1.0f );
    glClearDepth( 1.0f );
    glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT );

    SwapBuffers( dc );
}

デバイスコンテキストとレンダリングコンテキストの関連付け

  • wglMakeCurrentで関連付け
    • 利用可能なレンダリングコンテキストは１つのスレッドで１つだけ
ウィンドウプロシージャ
    case WM_PAINT:
        hdc = BeginPaint(hWnd, &ps);
        // TODO: 描画コードをここに追加してください...
        wglMakeCurrent( hdc, glrc );
        Render( hdc );
        wglMakeCurrent( hdc, 0 );
        EndPaint(hWnd, &ps);
        break;

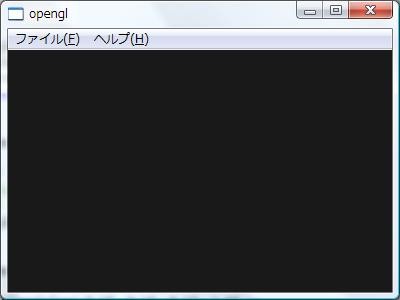

実行結果


サンプル
